Iebūvējāma skālojamā kaste BASICMODUL

AM112 Basicmodul

Informācija par produktu

Ūdens padeve tvertnes aizmugurējā sienā vai augšpusē tiek veikta, izmantojot montāžas caurumus	G1/2 "
Ūdens darba spiediena diapazons	0,05 – 1,6 MPa
Ieteicamais ūdens spiediena diapazons	0,3 – 0,5 MPa
Liela skalošana	6 – 9 l
Maza izplūde	2,5 – 3,5 l
Lielas skalošanas standarta iestatījumi	6 l
Mazas skalošanas standarta iestatījumi	3 l
Higiēniskā rezerve	3 l
Ūdens tilpums tvertnē	9 l

Ietver tualetes tablešu dozatoru
Stūra ventilis ūdens pieslēgšanai Mepla
Polistirola izolācijas konstrukcija vienkāršo iemūrēšanas procesu sienā, novērš kondensāciju uz tvertnes virsmas un samazina vibrāciju ēkas konstrukcijā
Dubultā skalošana, neatkarīgi regulējama, ar higiēnas rezervi
Piemērots pneimatiskas vai sensora izplūdes uzstādīšanai

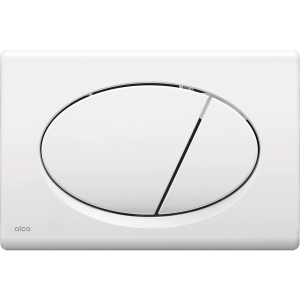

Savietojamība ar visām iebūvējamas skalojamas kastes pogām Alca
Tvertne ir izgatavota no viena polipropilēna gabala, kas nodrošina tā 100% hermētiskumu
Ūdens ieplūde no aizmugures /augšdaļas vidū / gan kreisajā / labajā pusē
Iespēja apkalpot, neizmantojot darba rīkus
Servisa lodziņa vāks vienkāršo uzstādīšanas procesu un aizsargā pret mitrumu un netīrumiem
Montāžas augstums 1062 mm
Uzmavas uzstādīšanas dziļums ir regulējams 20–95 mm robežās
Materiāls: polipropilēns

Tvertne ar ieplūdes un izplūdes mehānismiem
Vītņots savienojums 1/2 " ūdens pieslēgšanai ar integrētu leņķa ventili 1/2" –3/8 "
Montāžas komplekts: skrūve Ø5 × 40 - 5 gab., dībelis Ø8 - 5 gab.
Poda ūdens pieslēgšanas komplekts Ø40
Montāžas vāku komplekts, lai aizsargātu tehniskās caurumus sistēmas uzstādīšanas laikā
Servisa lodziņa piedurkne divdaļīga, ko var viegli saīsināt
Teleskopiskās stiprinājuma kronšteini 2 gab.
Perforēta lente tvertnes stiprināšanai
Manšete
Ievada blīve
Turētājs + turētāja slēdzene
Dekoratīva daļa
Pārejas manšete

M0005-ND	Water supply ring A100
M0017C-ND	Inlet fill valve bracket
M0080-ND	Sleeve cover for WC systems
M0243-ND	Nut for angle valve bracket
M0506-ND	WC cistern hinge support
M0507-ND	WC cistern hinges
M0603-ND	Cuff
M0604-ND	Inlet sealing
M0612-ND	Perforated tape straight 17/6.5
M0613-ND	Holder
M0615-ND	Holder lock
M954-ND	Mechanism complete for WC systems
M959-ND	Set for exchange of inlet fill valve
MN0091-ND	Frame sleeve for WC systems
MN0092C-ND	Frame for WC system sleeve
MN0115-ND	Pipe with O-ring for WC systems
MN0867-ND	Inner plate for WC tablet dispenser
MN1238-ND	Water supply elbow AM112
P165-ND	Angle valve with bracket and nut
P176-ND	Tablet ejector and insert - set
P211-ND	Shut valve Schell replacement kit
S0956-ND	Rosette DN40
Z0007-ND	Wrapping seal DN60/40

Faila nosaukums	Izmērs	Darbība
AM112 Basicmodul - CAD drawing.dwg	949.33 kB	Lejupielādēt
AM112 Basicmodul - CAD drawing.dxf	2.82 MB	Lejupielādēt
AM112 Basicmodul - Installation instructions.pdf	9.55 MB	Lejupielādēt
